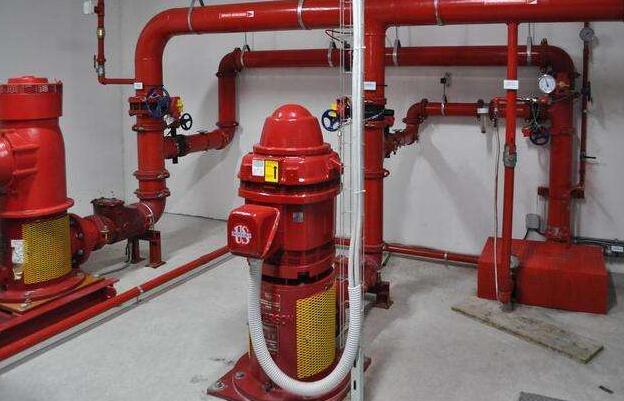

水泵，消防水泵都有哪些常識以及如何正確選擇適合水泵
點擊：1735 日期：2019-11-06
選擇字號：小 中 大
一.離心泵的工作原理
驅動機通過泵軸帶動葉輪旋轉產生離心力,在離心力作用下,液體沿葉片流道被甩向葉輪出口,液體經蝸殼收集送入排出管。液體從葉輪獲得能量,使壓力能和速度能均增加,并依靠此能量將液體輸送到工作地點。
在液體被甩向葉輪出口的同時,葉輪入口中心處形成了低壓,在吸液罐和葉輪中心處的液體之間就產生了壓差,吸液罐中的液體在這個壓差作用下,不斷地經吸入管路及泵的吸入室進入葉輪中。
二、離心泵的結構及主要零部件
一臺離心泵主要由泵體、葉輪、密封環、旋轉軸、軸封箱等部件組成,有些離心泵還裝有導輪、誘導輪、平衡盤等。
1.泵體:即泵的殼體,包括吸入室和壓液室。
①壓液室:它的作用是收集液體,并把它送入下級葉輪或導向排出管,與此同時降低液體的速度,使動能進一步變成壓力能。壓液室有蝸殼和導葉兩種形式。
②吸入室:它的作用是使液體均勻地流進葉輪。
2．葉輪:它是離心泵內傳遞能量給液體的唯一元件,葉輪用鍵固定于軸上，隨軸由原動機帶動旋轉,通過葉片把原動機的能量傳給液體。
葉輪分類:
①按照液體相對于旋轉軸線的流動方向分類：徑流式葉輪、軸流式葉輪和混流式葉輪。
②按照液體流入分類：單吸葉輪（在葉輪的一側有一個入口）和雙吸葉輪（液體從葉輪的兩側對稱地流到葉輪流道中）。
③按照葉輪的結構形式分類:閉式葉輪、開式葉輪和半開式葉輪。
3．軸:是傳遞機械能的重要零件,原動機的扭矩通過它傳給葉輪。泵軸是泵轉子的主要零件，軸上裝有葉輪、軸套、平衡盤等零件。泵軸靠兩端軸承支承，在泵中作高速回轉，因而泵軸要承載能力大、耐磨、耐腐蝕。泵軸的材料一般選用碳素鋼或合金鋼并經調質處理。
4.密封環:是安裝在轉動的葉輪和靜止的泵殼（中段和導葉的組合件）之間的密封裝置。其作用是通過控制二者之間間隙的方法，增加泵內高低壓腔之間液體流動的阻力，減少泄漏。
5. 軸套 軸套是用來保護泵軸的，使之不受腐蝕和磨損。必要時，軸套可以更換。
6.軸封 泵軸和前后端蓋間的填料函裝置簡稱為軸封，主要防止泵中的液體泄漏和空氣進入泵中，以達到密封和防止進氣引起泵氣蝕的目的。
軸封的形式：即帶有骨架的橡膠密封、填料密封和機械密封。
7.軸向力的平衡裝置.
三.離心泵的主要工作參數
1.流量:即泵在單位時間內排出的液體量,通常用體積單位表示,符號Q,單位有m3/h,m3/s,l/s等,
2.揚程:輸送單位重量的液體從泵入口處(泵進口法蘭)到泵出口處(泵出口法蘭),其能量的增值,用H表示,單位為kgf.m/kgf。
3.轉速:泵的轉速是泵每分鐘旋轉的次數,用N來表示。電機轉速N一般在2900轉/分左右。
4.汽蝕余量:離心泵的汽蝕余量是表示泵的性能的主要參數,用符號Δhr表示,單位為米液柱。
5.功率與效率:泵的輸入功率為軸功率N,也就是電動機的輸出功率。泵的輸出功率為有效功率Ne。
四、泵內能量損失
泵從原動機獲得的機械能，只有一部分轉換為液體的能量，而另一部分則由于泵內消耗而損失。泵內所有損失可分為以下幾項：
1·水力損失 由液體在泵內的沖擊、渦流和表面摩擦造成的。沖擊和渦流損失是由于液流改變方向所產生的。液體流經所接觸的流道總會出現表面摩擦，由此而產生的能量損失主要取決于流道的長短、大小、形狀、表面粗糙度，以及液體的流速和特性。
2·容積損失 容積損失是已經得到能量的液體有一部分在泵內竄流和向外漏失的結果。泵的容積效率h容一般為0．93～0．98。改善密封環及密封結構，可降低漏失量，提高容積效率。
3·機械損失 機械損失指葉輪蓋板側面與泵殼內液體間的摩擦損失，即圓盤損失，以及泵軸在盤根、軸承及平衡裝置等機械部件運動時的摩擦損失，一般以前者為主。
泵是每個家庭必不可少的生活工具，雖然大多數人并沒有認識到這一點， 但這確是事實。很多人對水泵一無所知。下面我們就對水泵的分類和型號規格做一個簡單的介紹。
[水泵選型的分類]:
1、根據泵的工作原理和結構分：
葉片式泵、容積式泵 (和其他類型的泵)如：噴射泵、空氣升液泵、電磁泵、真空泵等
葉片式泵如：離心泵、旋渦泵、混流泵、軸流泵、螺桿泵等
容積式泵如：往復泵、轉子泵 兩種
往復泵：電動泵、蒸氣泵
電動泵:柱塞(活塞)泵、隔膜泵、計量泵
轉子泵：齒輪泵、螺桿泵、羅茨泵、滑片泵等
2、根據介質上分：
清水泵、污水(污物)泵、油泵、耐腐蝕泵、襯氟泵、排污泵、油桶泵等;
3、從使用安裝方式上分：
管道泵、液下泵、潛水泵、磁力泵等。
確定了水泵站的流量計和設計揚程后，就可以利用有關技術圖表，進行確定水泵型號和規格，其方法如下：
一、使用水泵性能規格表選泵型
水泵廠在產品目錄中都提供了這種表格，表中每一個型號的性能都有三行數據，究竟以哪一行為準呢?一般設計流量和設計揚程應與性能表列出的中間一行的數值相一致，或是相接近，而又必須落在上、下兩行的范圍內，因為這個范圍是水泵運轉的高效率區域，這個型號的水泵就認為是符合實際需要的，水泵算是選定了。
二、使用水泵選型表選泵型
根據確定的設計揚程和設計流量，在選型表中，橫表頭查找出與設計揚程相符合或相接近的揚程數值;再在縱表頭找出與設計流量相一致或相接近的流量數值，縱橫相交于小方塊，它標出了水泵的型號，初步選出多級泵型。但有時會出現兩種泵型都滿足設計要求，此時，可把這兩種泵型作方案比較，進行技術經濟分析，然后選定其中一個合適的泵型。這種選擇水泵的方法比較簡便而又快捷。
三、使用水泵性能綜合型譜圖選泵型
將離心泵、軸流泵、化工泵、混流泵的工作區域全部綜合畫在同一張圖上，這就構成了農用水泵系列綜合型譜圖，該圖繪制比較復雜，但使用比較方便根據確定的設計流量和設計揚程，在型譜圖上，首先在縱坐標上以設計揚程查找出符合揚程要求，而流量不等的幾種水泵，然后再在橫坐標上以設計流量來確定選用哪一種水泵。如果設計流量較大時，單泵未能符合要求，可考慮多機作業，但應注意盡量采用相同型號的水泵，以利于施工安裝、管理維修。
