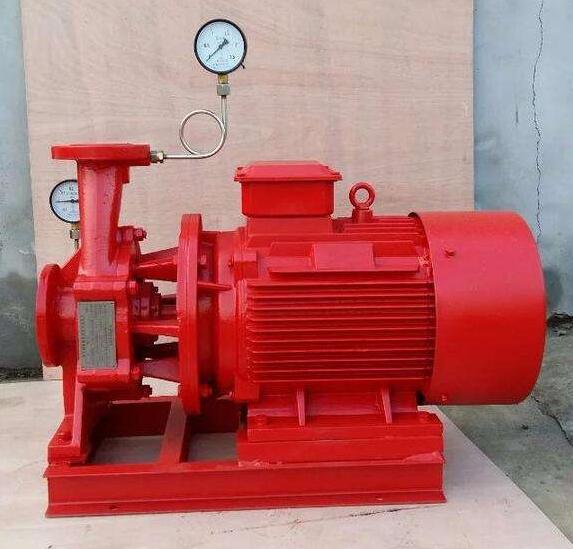

如何安裝自控自吸清水泵，對消防泵吸入和排出管有什么樣的要求
點擊：2118 日期：2020-02-11
選擇字號：小 中 大
自動自吸泵體是電機的基礎。因為一般的泵體重于電機，它應與其他設備的連接線，而設備安裝的其余部分，確定自動自吸離心泵體的位置，和電機的位置是根據自控自吸離心泵泵體進行適當的調整位置。
自動自吸泵體安裝步驟如下。
1.水泵本體吊裝的自動控制。
對于小型泵，可用2?四個人抬到臺座上。對于中小型水泵，可以運輸和安裝他們的滾動在斜面與拖架和滾動桿。對于大中型泵，可用于吊裝，有時用單木井架和其他滑輪組進行吊裝。此外，還可以在工廠或基地使用。
有些起重機械將直接泵到地基。吊裝時，吊索應系在自吸水泵體下部，不得附著在軸或軸承上。
2.自動自吸泵體的測量與調整。
泵體的測量與調整包括找正、找高程、調平三個方面。
（1）尋找正吸吸水泵的垂直中心線和水平中心線。自動自吸水泵本體縱向中心線為泵軸中心線。橫向中心線是根據出口管道的中心線。尋找時機，什么是測量和調整設備的中心線，控制縱向和橫向的自吸離心泵體中心線符合圖紙的要求，與其他設備的連接。的自吸水泵體的縱向和橫向中心線允許在5mm的繪圖的大小。
（2）升降泵的標高是以泵軸中心線為基礎的。當尋找高程時，通常用水位測量。測量時，在工廠基準上設置基準，測量高度，鏡像心臟水平，然后移動到基準軸頸，距離測量軸面反射心臟，然后你可以根據公式計算泵軸中心線的標高。
泵軸中心的高度=（鏡的中心到鏡的中心是泵軸的直徑）/ 2.
通過增加和減少泵體的腳和座之間的支撐來完成標高調整。泵軸中心高度為10mm.
調平自吸離心泵泵體（3）發現中心線和標高后良好，開始調整自吸離心泵機體的控制水平，首先是純齡0.05毫米/米方級，后自控自吸離心泵裝置兩端軸頸測量。調整水位時，可在泵體支架與支架之間增設和減少鐵片。自吸水泵體的水平允許偏差為0.3-0.5mm/m.
自動自吸離心泵泵體的中心線位置，以后找好標高及水平度，可以明確自控自吸泵泵體與底座的連接螺栓擰緊，然后用在水平的變化水平的檢查，如果沒有變化，可以為電機的安裝。
電動機的安裝電機的主要工作是將電機軸的中心線與離心泵軸的中心線進行直線調整。多級離心泵和電機軸的臥室連接著各種聯軸器，因此電機的安裝工作是主要的聯軸器對中，在聯軸器的裝配中引入了具體的對中方法。
電動機必須軸向間隙在兩個半聯軸器之間，其作用是防止臥式多級離心泵軸流入電機軸，或進入電機軸軸。因此，這種間隙必須具有一定的尺寸，一般大于離心泵軸和電機軸的組合動量。一般說來，圖紙上的空隙有規定。如果有圖紙上沒有這樣的規定，下面的數字可以調整：小型離心泵是2-4mm;介質離心泵為4-5mm;大型離心泵是4-8mm.
二次灌漿電機安裝完畢后，即可進行二次灌漿。水泥砂漿二次灌漿硬化后，有必要對聯軸器的中心進行校正，看是否有任何變化，并記錄。
當消防泵管道與設備相連接的管道比較短的時候、連接管應有一定的伸縮性，或增設金屬軟管來補償地基的不均勻導致沉降的現象。為了防止泵里面出現氣蝕，管道從設備到泵的標高應逐漸減小，中間不應有U形，當不可避免時，應該位于空氣閥的頂部，低位和排水閥；
所有與泵相連的管路均應具有獨立的固體支撐，以減少管路振動，防止泵上管路的重量；雙吸泵應對稱布置，以保證兩側均勻地分布流量。在進出口管道中，適當設置泵組可調支架、自吸泵、管路振動，應設置振動支承，調整管道位置，減少泵管口附加力的安裝誤差；
進、排氣管的直徑不得小于泵的進出口直徑；往復泵的泵端和驅動端不應妨礙活塞桿的拆卸和檢修。泵的吸入管應滿足所需的凈正吸入壓頭（NPSH）的泵和管道應盡可能短。當管道長度超過設備與泵的距離時，應采用工藝系統進行核算。直管的長度不應小于入口直徑的3d。
