產品概述

      DL、DLP系列立式多級離心泵（低轉速n=1450r/min）是本公司根據高層建筑給水市場的實際需求和消防局GB6245-2006《消防泵》標準而研制開發的高效產品。供輸送不含堅硬顆粒及物理化學性質類似于水的介質之用。流量范圍為5~400m3/h，楊程范圍為22~300m，配套功率范圍為1.5~250kw，口徑范圍為φ40~φ200mm。同一臺泵的出口可設1~5個出口。

產品特點

本系列泵采用國內高效節能的水力模型，具有效率高，性能曲線平緩，運行范圍廣，符合消防局的有關規定，能滿足不同用戶的使用需要；該泵采用立式分段式結構，具有運行平穩、噪音低、使用壽命長、占地面積少、安裝維護方便等優點。

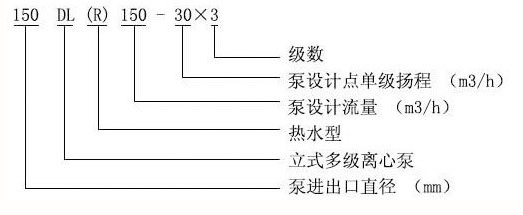

型號意義

產品結構

      DL型泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成，為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封。軸封采用填料或機械密封，用戶可根據需要選擇。

泵旋轉方向從驅動端向下看為逆時針方向轉動。

產品用途

      立式多級泵主要用于高層建筑生活給水、消防恒壓供水、自動噴淋供水、自動水幕供水等，也可應用于廠礦給排水、運距離送水，各種設備配套使用以及各種生產工藝用水等。

DL、DLR型系列泵適用于工業和城市給排水、高層建筑增壓送水、消防增壓、遠距離送水、采暖、浴室、過了冷暖水循環增壓、空調制冷系統送水及設備配套等場合。DL型介質使用溫度不超過80℃，DLR型介質使用溫度不超過120℃。

工作原理

  一、起動:

          1.泵用于有吸程場合,既進口為負壓時,應先向進口管路中進行灌水排氣或用真空泵引水,使水充滿整個泵和進口管路,注意進口管路,注意進口管路必須密封,不得與漏氣現象存在。

          2.關閉出口管上的閘閥及壓力計旋塞,以減小啟動電流。

          3.用手轉動轉子幾圈,使軸承潤滑并檢查泵內葉輪和密封環運轉有無碰擦,如轉不動,不應起動,直至找出故障原因為止。

          4.試起動,電機轉向應和泵上的箭頭一致,打開壓力計旋塞。

          5.當轉子達到正常運轉后,壓力計顯示出壓力時,逐漸打開出口閘閥,調節至所需工況。

  二、運轉

      1.泵在運轉時,必須注意觀察儀表讀數,盡量使泵在銘牌規定的流量揚程附近工作,嚴防大流量運行。

      2.定時檢查電機電流值不應超過額定電流。

      3.泵的的軸承溫度不得高于75°C, 并不得超過外界溫度35°C。

      4.泵在開始運轉時應放松填料壓蓋,當膨脹石墨或填料完全膨脹后再調整到合適的程度。

      5.易損件磨損過大應及時更換.

      6.發現異常,立即停機檢查原因.

性能參數：
