產品概述：

      XBD型長軸深井消防泵用途可供輸送不含固體顆粒的清水及化學性質類似于水的介質，又可用于生活、生產共用給水系統及建筑、市政給排水等

型號說明：

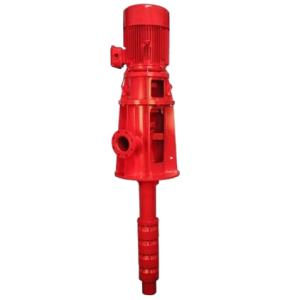

     干式長軸消防泵組由多個離心式葉輪和導流殼、揚水管、傳動軸、泵座、電動機等部件組成。泵座和電機位于水池上方，電動機的動力通過與揚水管同心的傳動軸傳遞給葉輪軸，從而產生流量和壓力。

干式長軸消防泵內部結構：

     （1）電機：深井泵專用空心軸電機，或實心軸普通立式電機；

     （2）調整螺母：調節葉輪軸向串量；

     （3）泵座：承受重載荷，及方便安裝填料箱；

     （4）預潤滑絲堵：啟動前，通過該處注入清潔水以便潤滑水泵內部軸承；

     （5）上短管（短管乙）：用法蘭連接方式，短管上法蘭與泵座連接，下法蘭與揚水管法蘭連接；

     （6）葉輪軸：2Cr13不銹鋼；

     （7）中殼：流道光滑，減少摩擦阻力，提高效率。材質為：QT450、2Cr13、304、316等；

     （8）葉輪：與中殼配合設計，高效、工作運行范圍寬廣，并進行精密的校平衡，以保證運行平穩。材質：硅黃銅、QT450、2Cr13、304、316等；

     （9）中殼軸承：銅軸承或耐磨橡膠軸承。工作可靠，壽命長。

   （10）錐套：把葉輪可靠地固定在葉輪軸上。

   （11）下殼軸承：銅軸承，油脂填充，長期無故障運行。

   （12）下殼：將濾水網中的液體以最小的損失均勻地引向葉輪。材質為：QT450、2Cr13、304、316等；

技術參數：

       流量Q：可達1600m3/h
       揚程H：可達186m
       功率P：可達560kW
   液體溫度：0℃-45℃
